Kao iskusan MPPT (Maximum Power Point Tracking) dobavljač, iz prve sam ruke svjedočio transformativnom utjecaju MPPT tehnologije na solarne sustave s više baterija. U ovom blogu istražit ću kako MPPT upravlja protokom energije u takvim sustavima, rasvjetljavajući njegov značaj i prednosti.
Razumijevanje osnova solarnih sustava s više baterija
Prije nego što istražimo kako MPPT upravlja protokom energije, ključno je razumjeti komponente i rad solarnog sustava s više baterija. Tipičan solarni sustav s više baterija sastoji se od solarnih panela, kontrolera punjenja, baterija i pretvarača. Solarni paneli hvataju sunčevu svjetlost i pretvaraju je u istosmjernu struju (DC). Ova istosmjerna struja se zatim šalje u regulator punjenja, koji regulira proces punjenja baterija. Baterije pohranjuju električnu energiju za kasniju upotrebu, a pretvarač pretvara istosmjernu struju iz baterija u izmjeničnu struju (AC), koja se može koristiti za napajanje kućanskih aparata ili vratiti u mrežu.
U sustavu s više baterija, više baterija spojeno je serijski ili paralelno kako bi se povećao ukupni kapacitet pohrane ili napon. Međutim, upravljanje protokom energije u takvom sustavu može biti izazovno zbog razlika u karakteristikama baterije, kao što su stanje napunjenosti (SOC), kapacitet i unutarnji otpor.
Uloga MPPT-a u upravljanju protokom energije
MPPT tehnologija igra ključnu ulogu u optimizaciji protoka energije u solarnom sustavu s više baterija. Primarna funkcija MPPT kontrolera punjenja je kontinuirano praćenje maksimalne točke snage (MPP) solarnih ploča. MPP je radna točka u kojoj solarni paneli mogu proizvesti maksimalnu količinu energije u trenutnim uvjetima okoline, kao što su intenzitet sunčeve svjetlosti i temperatura.
Podešavanjem radnog napona i struje solarnih panela, MPPT regulator punjenja osigurava da paneli rade na svom MPP-u, čime se maksimizira izlazna snaga. Ova povećana izlazna snaga se zatim učinkovito prenosi na baterije za pohranu.
U sustavu s više baterija, MPPT također pomaže u balansiranju punjenja pojedinačnih baterija. Različite baterije mogu imati različite SOC-ove zbog čimbenika kao što su starost, upotreba i varijacije u proizvodnji. MPPT kontroler punjenja može pratiti SOC svake baterije i prilagoditi struju punjenja u skladu s tim. Na primjer, ako jedna baterija ima niži SOC od ostalih, MPPT kontroler punjenja može toj bateriji dodijeliti više struje punjenja sve dok njezin SOC ne dosegne sličnu razinu kao kod ostalih baterija.
Kako MPPT postiže optimizaciju protoka energije
MPPT kontroleri punjenja koriste različite algoritme za praćenje MPP solarnih panela. Jedan od najčešće korištenih algoritama je algoritam Perturb and Observe (P&O). Ovaj algoritam radi tako što povremeno mijenja radni napon solarnih panela i promatra odgovarajuću promjenu izlazne snage. Ako se izlazna snaga poveća, algoritam nastavlja remetiti napon u istom smjeru. Ako se izlazna snaga smanji, algoritam mijenja smjer poremećaja. Ovaj se postupak kontinuirano ponavlja kako bi se pratio MPP.
Još jedan popularan algoritam je algoritam inkrementalne vodljivosti (IC). IC algoritam uspoređuje inkrementalnu vodljivost solarnih ploča s njihovom trenutnom vodljivošću. Kada je inkrementalna vodljivost jednaka negativnoj trenutnoj vodljivosti, solarni paneli rade na svom MPP-u. IC algoritam prilagođava radni napon solarnih ploča kako bi održao ovo stanje.
Uz MPP praćenje, MPPT kontroleri punjenja također koriste napredne tehnike upravljanja baterijama za optimizaciju protoka energije do baterija. Ove tehnike uključuju zaštitu od prekomjernog punjenja, zaštitu od prekomjernog pražnjenja i temperaturnu kompenzaciju. Zaštita od prekomjernog punjenja sprječava prekomjerno punjenje baterija, što može dovesti do smanjenog vijeka trajanja i performansi baterije. Zaštita od prekomjernog pražnjenja osigurava da se baterije ne isprazne ispod određene razine, što također može oštetiti baterije. Temperaturna kompenzacija prilagođava napon punjenja na temelju temperature baterije, budući da karakteristike punjenja baterija variraju s temperaturom.
Prednosti korištenja MPPT-a u solarnim sustavima s više baterija
Korištenje MPPT tehnologije u solarnim sustavima s više baterija nudi nekoliko prednosti. Prvo, značajno povećava izlaznu snagu solarnih ploča. Upravljanjem panela na njihovom MPP-u, MPPT regulatori punjenja mogu povećati izlaznu snagu do 30% u usporedbi s tradicionalnim regulatorima punjenja. Ova povećana izlazna snaga znači da se više energije može pohraniti u baterije, pružajući pouzdan izvor električne energije čak i tijekom razdoblja slabog sunčevog svjetla.
Drugo, MPPT pomaže u produljenju vijeka trajanja baterije. Balansiranjem punjenja pojedinačnih baterija i sprječavanjem prekomjernog punjenja i prekomjernog pražnjenja, MPPT kontroleri punjenja mogu smanjiti opterećenje baterija, produžujući tako njihov vijek trajanja. Ovo ne samo da štedi novac na zamjeni baterije, već i smanjuje utjecaj na okoliš povezan s odlaganjem baterija.
Treće, MPPT poboljšava ukupnu učinkovitost solarnog energetskog sustava. Optimiziranjem protoka energije od solarnih panela do baterija, MPPT smanjuje gubitke energije u sustavu, što rezultira učinkovitijim korištenjem raspoložive solarne energije.
Primjene i primjeri iz stvarnog svijeta
MPPT tehnologija naširoko se koristi u raznim primjenama solarnih sustava s više baterija. Jedna takva primjena je u solarnim energetskim sustavima izvan mreže, gdje je pouzdano skladištenje energije ključno. U udaljenim područjima gdje nema pristupa mreži, solarni sustavi s više baterija i MPPT regulatorima punjenja mogu pružiti održivi izvor električne energije za domove, farme i mala poduzeća.

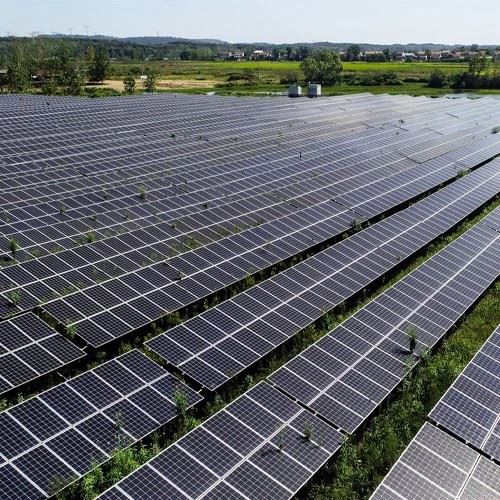

Druga primjena je u sustavima crpljenja vode na solarni pogon. Ovi sustavi često koriste skladištenje s više baterija kako bi osigurali kontinuirani rad crpki.Sustav detekcije razine vodeiPogoni pumpi na solarni pogonsastavni su dijelovi takvih sustava. MPPT regulator punjenja u ovim sustavima optimizira protok energije od solarnih panela do baterija, osiguravajući da pumpe imaju dovoljno snage za rad čak i tijekom oblačnih dana. Osim toga, značajke poputOdgoda pune razine vodemože se integrirati sa sustavom kako bi se spriječilo prepumpavanje kada je spremnik vode pun.
Zaključak i poziv na akciju
Zaključno, MPPT tehnologija bitna je komponenta solarnih sustava s više baterija. Učinkovito upravlja protokom energije od solarnih panela do baterija, povećavajući izlaznu snagu, produžujući vijek trajanja baterije i poboljšavajući ukupnu učinkovitost sustava. Bilo da želite instalirati novi izvanmrežni solarni energetski sustav ili nadograditi postojeći, MPPT regulatori punjenja mogu pružiti značajne prednosti.
Ako ste zainteresirani saznati više o našim MPPT proizvodima ili imate bilo kakvih pitanja u vezi s upravljanjem protokom energije u solarnim energetskim sustavima s više baterija, potičemo vas da nam se obratite radi detaljne rasprave. Naš tim stručnjaka spreman je pomoći vam u pronalaženju najprikladnijeg MPPT rješenja za vaše specifične potrebe. Radimo zajedno kako bismo učinkovitije i održivije iskoristili snagu sunca.
Reference
- "Projektiranje i instalacija solarnih fotonaponskih sustava" Johna Wilesa
- "Sustavi upravljanja baterijama: Dizajn prema principima" Andrei Vladimirescu
- "Sustavi obnovljive energije: dizajn, analiza i integracija" Soteris A. Kalogirou
