Zhejiang Hertz Electric Co., Ltd., osnovan 2014., visoko je tehnološko poduzeće specijalizirano za razvoj, proizvodnju, prodaju i usluge nakon prodaje, opslužujući proizvođače srednje i vrhunske opreme i integratore sustava industrijske automatizacije. Oslanjajući se na visokokvalitetnu proizvodnu opremu i rigorozan proces testiranja, kupcima ćemo pružiti proizvode poput niskonaponskih i srednjenaponskih pretvarača, mekih pokretača i servo upravljačkih sustava te rješenja u povezanim industrijama. Tvrtka se pridržava koncepta "pružanja korisnicima najboljih proizvoda i usluga" kako bi služila svakom kupcu. Trenutno se uglavnom koristi u metalurgiji, kemijskoj industriji, proizvodnji papira, strojevima i drugim industrijama.
Zašto odabrati nas
Stručni tim
Naš tim stručnjaka ima dugogodišnje iskustvo u industriji, a našim klijentima pružamo potrebnu podršku i savjete.
Visokokvalitetni proizvodi
Naši proizvodi se proizvode prema najvišim standardima koristeći samo najbolje materijale. Osiguravamo da su naši proizvodi pouzdani, sigurni i dugotrajni.
24h online usluga
Dežurna linija 400 radi 24 sata dnevno. Faks, e-pošta, QQ i telefon su svestrani i višekanalni za prihvaćanje problema kupaca. Tehničko osoblje spremno je 24 sata dnevno odgovoriti na probleme kupaca.
Rješenje na jednom mjestu
Pružite tehničku podršku u cijelom procesu inspekcije, instalacije, puštanja u rad, prihvaćanja, ispitivanja prihvaćanja performansi, rada, održavanja i drugih odgovarajućih tehničkih smjernica i tehničke obuke vezane uz ugovorne proizvode na vrijeme.

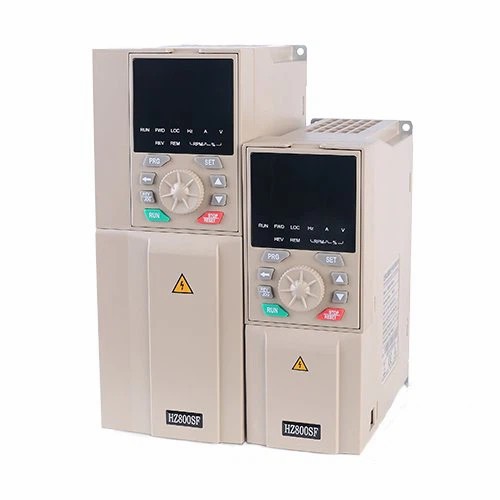

Naš pogon s promjenjivom frekvencijom (VFD), dizajniran za preciznu kontrolu motora, svestrano je rješenje usmjereno na povećanje energetske učinkovitosti i operativnih performansi.
Inverterski pogon omogućuje preciznu kontrolu brzine motora, što rezultira smanjenom potrošnjom energije i nižim operativnim troškovima, što ga čini ekološki prihvatljivim izborom za tvrtke.
Frekvencijski pogon za trofazni motor
Kvalitetan materijal i prvoklasna tehnologija. Snažna funkcija, kontinuirano varijabilni prijenos. Normalnog izgleda, malen i lijep. Praktičan rad i intuitivni digitalni zaslon.
Ova vrsta VFD-a se često koristi u stambenim i malim komercijalnim okruženjima, budući da je prikladna za motore koji rade na 120 V snage i ne zahtijevaju visoke razine izlazne snage.
Dopuštamo svaki pojedinačni segment od 220V i tri segmenta od 220V ulaz. Kada se koristi za jednu fazu, svaki drugi segment može se koristiti kao rezervni vod.
Upotreba uređaja za pretvorbu frekvencije, klimatizacijskog sustava rashladne pumpe, pumpe hladne vode, ventilatora je vrlo dobra tehnologija za uštedu energije.
Pogon varijabilne frekvencije od 3,7 KW. Ovo je 24V 150W DC motor bez četkica s prirubnicom od 90x90mm. Ugrađeni 10:1 mjenjač s klinovim utorom vratila pod pravim kutom dovodi brzinu i moment do 300.
Pogon varijabilne frekvencije od 5,5 KW. Ovo je 24V 150W DC motor bez četkica s prirubnicom od 90x90 mm. Ugrađeni čelični mjenjač 5:1 dovodi brzinu i okretni moment do 600 o/min i 1,95 Nm (276,14.
Frekvencijski pretvarač je stroj za izmjeničnu struju koji pretvara električnu energiju u različite frekvencije. U kasnim 1980-ima Kina je počela koristiti pretvarač frekvencije.
Što je VFD pogon s promjenjivom frekvencijom
VFD ili pogon varijabilne frekvencije elektronički je uređaj koji se koristi za upravljanje AC indukcijskim motorom ili sinkronim motorom. VFD kontrolira okretni moment, brzinu i smjer motora, glatko pokreće i ubrzava motor do željene brzine uz kontroliranu stopu ubrzanja. Usporavanje se također kontrolira, a kočenje je dostupno kao opcija. VFD-ovi vam omogućuju korištenje jednog motora za različite procese i uvjete koji mogu zahtijevati različite brzine.
Prednosti VFD pogona s promjenjivom frekvencijom
Poboljšana energetska učinkovitost
Među najuvjerljivijim prednostima VFD-ova je njihova izvanredna sposobnost povećanja energetske učinkovitosti, što zauzvrat smanjuje troškove energije. Motori obično čine znatan udio u potrošnji energije, osobito u industrijskim postrojenjima. VFD-ovi dolaze u pomoć vještim upravljanjem brzinom motora, osobito kada motor ne zahtijeva snagu punog gasa ili dosljedan tempo.
Ublažavanje pada napona
Padovi napona, karakterizirani prolaznim padovima napona, često muče industrijska okruženja, često se događaju tijekom aktivacije velikih vodova AC motora. Ta padanja mogu biti štetna za osjetljivu opremu poput računala i senzora. VFD-ovi zaobilaze ovaj problem pokretanjem motora na nultom naponu i postupnim povećanjem od tamo.
Kontrolirana struja pokretanja
VFD-ovi nude još jednu prednost učinkovitim upravljanjem strujom pokretanja. Posjeduju sposobnost pokretanja motora pri nultom naponu i frekvenciji, što ne samo da smanjuje habanje motora, već i produljuje njihov radni vijek, smanjujući potrebu za čestim održavanjem i popravcima.
Zaštita opreme
Još jedan izvanredan aspekt VFD-ova je njihova sposobnost prilagođavanja i ograničavanja zakretnog momenta, osiguravajući da motori ne prelaze svoja sigurna ograničenja zakretnog momenta. Ova proaktivna mjera štiti strojeve i opremu, sprječava štetu i sprječava potencijalne prekide u proizvodnji.
Precizna kontrola procesa
U području industrijske proizvodnje, VFD-ovi su se pokazali neprocjenjivima za optimizaciju proizvodnih procesa dopuštajući fino podešenu kontrolu nad brzinama motora. VFD-ovi se mogu programirati da pokreću motore pri idealnim brzinama ili da se zaustave na unaprijed definiranim pozicijama, nadmašujući druge metode kontrole motora u preciznosti. Štoviše, mnogim se VFD-ima može daljinski upravljati, nudeći veću fleksibilnost.
Smanjenje buke
Iako im to nije primarna svrha, VFD-ovi služe smanjenju razine buke iz okoline radom motora pri nižim brzinama. Ova je značajka posebno korisna u industrijskim okruženjima gdje niže razine okolne buke doprinose poboljšanim radnim uvjetima i glatkijoj komunikaciji u tvornici. Ovo malo, ali značajno poboljšanje stvara povoljniju radnu okolinu.
VFD radi tako da uzima izmjeničnu struju na frekvenciji od 60 Hz, pretvara je u istosmjernu struju (DC) kroz ispravljački krug i šalje je kroz istosmjernu sabirnicu za daljnje filtriranje napona. Zatim snaga dolazi do pretvarača koji stvara impulse istosmjerne energije koji funkcioniraju kao izmjenična struja. Pulsirajuća priroda izlaza dovoljno oponaša izmjeničnu struju da stvori ispravne indukcijske procese potrebne za okretanje rotora motora.
Budući da je istosmjernu struju lakše kontrolirati u naponu i frekvenciji, njezina uporaba umjesto prave izmjenične struje omogućuje VFD-u da u hodu prilagodi napajanje električnom energijom. Niz tranzistora, posebno izolirana vrata, bipolarni tranzistor (IGBT), daju ručnu ili automatsku kontrolu nad izlaznom snagom i rezultirajućom izvedbom EDDY pumpe. Snaga se lako povećava na pumpu mulja pod velikim opterećenjem, a zatim se ponovno smanjuje nakon što prođe blokada ili se promijeni tekstura mulja ili mulja koji se pumpa.
Ključne značajke pogona VFD varijabilne frekvencije
Struja kontinuiranog rada:Ovo je maksimalna RMS struja koju pogon varijabilne frekvencije može sigurno podnijeti u svim radnim uvjetima pri fiksnoj temperaturi okoline (obično 40 [stupnjeva] C). Struje sinusnog vala opterećenja kugle motora moraju biti jednake ili manje od ove vrijednosti.
Struja preopterećenja:Ovo je inverzna vrijednost vremena/struje koja je maksimalna struja koju pretvarač promjenjive frekvencije može proizvesti za određeno vremensko razdoblje. Uobičajene vrijednosti su 110% do 150% prekostrujne struje tijekom 1 minute, ovisno o proizvođaču. Veće vrijednosti struje mogu se dobiti povećanjem frekvencijskog pretvarača. Ova je vrijednost vrlo važna pri dimenzioniranju pogona promjenjive frekvencije za struje potrebne motoru za okretni moment.
Linijski napon:Kao i kod svakog kontrolera motora, radni napon mora biti specificiran. Pogoni varijabilne frekvencije dizajnirani su za rad na nekom nazivnom naponu kao što je 240VAC ili 480VAC, s dopuštenom varijacijom napona od plus ili minus 10%. Većina elektropokretača radit će iznad ove varijacije od 10%, ali pogoni promjenjive frekvencije neće i otići će u zaštitno isključenje. Snimljeno očitanje napona odstupanja mrežne snage toplo se preporučuje za svaku primjenu.
Vrste VFD pogona s promjenjivom frekvencijom
Volti/herci (V/Hz) Kontrolni VFD-ovi
Prvo, imamo upravljačke VFD-ove volta/herca (V/Hz). Ovi VFD-ovi kontroliraju frekvenciju struje koja se dovodi u motor. Jednostavni su, ali vrlo učinkoviti, nalaze svoju primjenu u većini uobičajenih aplikacija.
VFD-ovi s vektorskom kontrolom bez senzora
Sljedeći je VFD s vektorskom kontrolom bez senzora. Oni su napredniji od V/Hz pogona. Mogu održavati konstantan okretni moment bez upotrebe senzora povratne sprege, što ih čini prikladnima za primjene kojima je potrebna malo veća preciznost.
VFD-ovi za vektorsku kontrolu toka
Na kraju, imamo VFD-ove s vektorskom kontrolom toka. Oni su najbolji kada je u pitanju kontrola preciznosti. Omogućuju točnu i brzu kontrolu brzine i momenta motora, idealne za složene i zahtjevne primjene.
Primjena VFD pogona promjenjive frekvencije
Sustavi za filtriranje bazena
VFD se mogu koristiti u sustavima filtriranja unutarnjih bazena za povećanje čistoće. VFD-ovi koji se koriste u sustavima filtriranja unutarnjih bazena mogu pomoći u smanjenju potrošnje električne energije jednostavnim mijenjanjem volumena vode prema potrebi. 40% snage koju koriste bazeni potrebno je za filtriranje vode. Crpka koja koristi VFD može pomoći u recikliranju vode uvlačeći je u sustav filtracije.
Pumpe za povišenje tlaka
Komercijalne ili velike zgrade poput hotela zahtijevaju dovoljno visok pritisak vode da dopre do svih jedinica, uključujući kupaonice i tuševe, pomoću pumpe za povišenje tlaka. VFD-ovi mogu biti bolja alternativa ventilima za regulaciju tlaka jer imaju bolju uštedu energije i eliminiraju troškove održavanja.
HVAC sustavi
VFD se već desetljećima koriste u HVAC sustavima. Tradicionalno se koriste za modulaciju kapaciteta, ali posljednjih godina se također koriste za balansiranje ventilatora i crpki, nadzor opreme i potrošnju energije opreme za rezanje u uvjetima vršnog opterećenja. VFD-ovi mogu pomoći u smanjenju trošenja komponenti HVAC sustava, jer zahtijevaju manje energije za pokretanje motora, čime se smanjuje opterećenje komponenti.
Proizvodnja
U proizvodnoj industriji VFD-ovi se koriste u pokretnim trakama, ekstruderima i raznim strojevima za pružanje precizne kontrole nad brzinom i momentom. To poboljšava kvalitetu proizvodnje, smanjuje trošenje mehaničkih dijelova i povećava energetsku učinkovitost.
Voda i pročišćavanje otpadnih voda
VFD-ovi su ključni u kontroli brzine crpki u postrojenjima za pročišćavanje vode i otpadnih voda. Pomažu u regulaciji protoka i tlaka vode, optimiziraju korištenje energije i smanjuju mehanički stres na crpkama tijekom pokretanja i rada.
Poljoprivreda
U poljoprivrednim primjenama, VFD se koriste u sustavima navodnjavanja, sušarama žitarica i ventilacijskim sustavima u stajama i staklenicima. Kontroliranjem brzine motora, VFD optimiziraju protok vode i zraka, smanjuju potrošnju energije i produljuju životni vijek opreme.
Komponente VFD pogona promjenjive frekvencije
Konverter
Pretvarač, ili AC ulazni ispravljač, pomaže pretvoriti AC napon u DC napon. Pretvarač se sastoji od više dioda koje su spojene paralelno jedna s drugom i dopuštaju struju samo u jednom smjeru. Električna energija koja teče kroz pretvarač kruži dok se ne transformira u grubi istosmjerni napon.
DC veza
Istosmjerni međuspoj je dio za filtriranje sastavljen od induktora filtera i kondenzatora. Svrha istosmjerne veze je ublažiti namreškani istosmjerni napon dobiven iz kruga ispravljača u prethodnom koraku. Filtrirani izlaz se zatim dovodi do ulaza pretvarača.
Inverter
Svrha pretvarača je pretvaranje izlaza istosmjernog međukruga, koji je filtrirani istosmjerni napon, natrag u izmjenični. Inverter se koristi za upravljanje promjenjivim naponom, izlazom promjenjive frekvencije na motor. Inverter se sastoji od IGBT sklopki koje su spojene u parovima za kontrolu električnog protoka. Ovo je obično povezano s logičkim kontrolerom koji operateru omogućuje povezivanje i podešavanje napona motora. Upravljanjem putanjom električnog toka s modulacijom širine impulsa, izmjenični napon se može proizvesti iz istosmjernog izvora.
Korisničko sučelje
Za postizanje optimalne potrošnje energije ili uštede energije, potrebno je korisničko sučelje za konfiguriranje VFD-a. Korisničko sučelje je upravljačka ploča koja je povezana s VFD-om, omogućavajući ručni korisnički unos. Oni se kreću od tipkovnice do LCD zaslona osjetljivih na dodir. Noviji sustavi nude Bluetooth bežične upravljačke ploče.
Kontrolna logika
Korisnički definiranu postavku zatim tumači upravljačka logika. To je softver potreban VFD-u za komunikaciju s korisničkim sučeljem i povratnim uređajem na motoru. Softver se obično temelji na dijagramu stanja, koji slijedi niz sekvenci prije dovršetka zadatka od početka do kraja. To omogućuje da VFD bude potpuno automatiziran.
Čimbenici koje treba uzeti u obzir pri odabiru VFD pogona s promjenjivom frekvencijom
Prva odluka koju treba donijeti pri odabiru VFD-a je osigurati da pogon može podnijeti zahtjeve struje motora. Provjerite pločicu s nazivom motora za zahtjeve za struju punog opterećenja, zatim pronađite pogon koji je ocijenjen za barem toliku struju. Ako pogon napajate jednofaznom strujom, svakako koristite nazivne vrijednosti pogona za jednofaznu struju. Pogoni promjenjive frekvencije značajno su smanjeni za jednofazni rad.
Veličinu VFD-a treba odabrati na temelju maksimalne struje motora pri vršnoj potražnji, a ne na temelju snage motora. Konstantno pokretanje, zaustavljanje i dinamička opterećenja utječu na elektroniku unutar VFD-a mnogo više od učinka koji imaju na lokalnu sabirnicu napajanja i pokretač motora punog napona. Stoga treba koristiti vršnu struju potražnje.
Odaberite između promjenjivog momenta (VT) i konstantnog momenta (CT) i zasebne vrijednosti za svaki. Upotrijebite VT ocjene za ventilatore i pumpe ili konzultirajte CT ocjene za transportne trake i opću kontrolu stroja. Važno je znati vrstu aplikacije jer su specifikacije pogona organizirane u skladu s tim. Ako niste sigurni koji biste koristili, preporuča se da odete s CT-om.
Nadmorska visina na kojoj koristite svoj VFD također ima utjecaj na hlađenje. Kako se nadmorska visina povećava, zrak postaje manje gust. Ovo smanjenje gustoće zraka smanjuje svojstva hlađenja zraka. Većina VFD-ova dizajnirana je za rad sa 100% kapaciteta na visinama do 1000 m. Ako ste na višoj nadmorskoj visini, pogon mora biti prevelik kako bi se kompenziralo smanjenje hlađenja.
Želite najnižu noseću frekvenciju koju vaš motor može podnijeti. Većinu vremena zadana noseća frekvencija će dobro funkcionirati, ali ako trebate smanjiti zvučnu buku, rasipanje topline ili potrošnju energije, provjerite možete li modificirati noseću frekvenciju za pogon.
Određivanje točne veličine VFD-a uključuje nekoliko metoda izračuna kako bi se osiguralo da VFD može podnijeti zahtjeve motora. Osnovna formula koja se koristi je: veličina VFD (kW)=snaga motora (kW) x servisni faktor. Servisni faktor obično se kreće od 1,1 do 1,5, uzimajući u obzir neočekivana povećanja opterećenja i osiguravajući pouzdanost. Na primjer, ako imate motor nazivne snage 10 kW i odaberete servisni faktor od 1,2, potrebna veličina VFD-a bila bi najmanje 12 kW. To osigurava da VFD može podnijeti povremena vršna opterećenja bez pregrijavanja ili kvara.
Osim toga, ključno je provjeriti odgovara li nazivna struja VFD-a amperima punog opterećenja (FLA) motora. To uključuje provjeru oznake FLA na pločici motora i osiguravanje da VFD može opskrbljivati ovom strujom u svim radnim uvjetima. Napredniji izračuni mogu uzeti u obzir čimbenike poput harmonijskog izobličenja, koji mogu utjecati i na napajanje i na motor. Harmonici su osobito značajni u velikim ili osjetljivim instalacijama, gdje mogu dovesti do problema s kvalitetom električne energije i oštećenja opreme.
Korištenje alata specifičnih za proizvođača ili online kalkulatora može pojednostaviti ovaj postupak određivanja veličine. Ovi alati uzimaju u obzir detaljne ulazne parametre kao što su snaga motora, vrsta opterećenja i uvjeti okoline, dajući prilagođene preporuke. Ovaj pristup pomaže osigurati da odabrani VFD bude dobro prilagođen specifičnoj primjeni, povećavajući učinkovitost i pouzdanost.
Kako održavati VFD pogon varijabilne frekvencije
Redovito čišćenje
Industrijska i komercijalna područja imaju puno prašine i otpadaka u zraku koji se mogu nakupiti na VFD-u i negativno utjecati na njegov rad. Da biste to izbjegli, bez obzira na vrstu šasije VFD-a, potrebno je osigurati redovito čišćenje VFD-a. Njegov hladnjak i ventilatori moraju uvijek biti čisti. Periodično čišćenje VFD-ova može se obaviti brisanjem, čišćenjem i raspršivanjem nakupina iz njih zrakom.
Održavanje temperature
Još jedan ključni savjet koji se mora slijediti za vrhunsko održavanje VFD-a je da se mora održavati njihova temperatura, jer se oni uglavnom koriste u kompaktnim područjima gdje su skokovi topline uobičajena stvar. Međutim, kako bi se održala njihova optimalna temperatura, mora se osigurati odgovarajuća cirkulacija zraka. Također, moraju biti instalirani sustavi za kontrolu temperature.
Redoviti vizualni pregledi
Drugi proaktivni pristup za održavanje VFD-a su redoviti vizualni pregledi. Osoblje za održavanje s osnovnim znanjem o ovim kontrolerima mora ih vizualno pregledati jednom tjedno kako bi identificirali sve vidljive greške. Neke od ključnih inspekcija na koje se mora obratiti pažnja uključuju rad sustava za hlađenje prostora, optičke kabele, veze i strujne krugove za hitne slučajeve.
Spriječite prodor vlage
Voda i struja nisu prikladna kombinacija ni u jednom industrijskom okruženju, a nije drugačije ni s pogonima promjenjive frekvencije. VFD uređaji ne smiju doći u dodir s vlagom jer će neizbježno uzrokovati razne probleme poput kvarova opreme, nepravilnog ponašanja i korozije. Stoga se VFD-ovi moraju održavati suhima.
Netaknute veze
Sljedeći na popisu savjeta za održavanje VFD-a je da morate osigurati čvrste spojeve. Električne veze su se možda olabavile zbog stalnih vibracija. Labavi spojevi rezultirat će neravnomjernim radom regulatora.
Naša tvornica
Zhejiang Hertz Electric Co., Ltd. temeljeno na tehnologiji energetske elektronike, motornom pogonu i tehnologiji upravljanja, i oslanjajući se na naprednu proizvodnu opremu i rigorozan proces testiranja, kupcima pružamo niskonaponske i srednjenaponske frekvencijske pretvarače, soft startere i servo kontrolu sustava i srodnih industrijskih rješenja.
Potvrda
FAQ
Popularni tagovi: VFD pogon varijabilne frekvencije, proizvođači, dobavljači, tvornica vfd pogona varijabilne frekvencije u Kini, VFD za jednofazni motor od 120 VUpravljač frekvencije za izmjenični motor
